Système SCR DeNOx à turbine à gaz mis en service avec succès pour un projet d'énergie distribuée

• Prochain

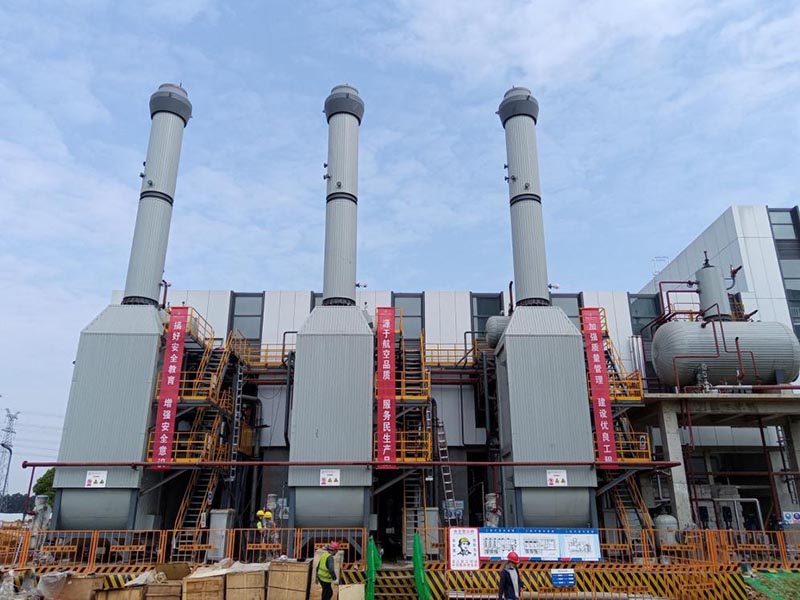

Récemment, un système DeNOx des gaz de combustion de turbine à gaz, conçu par Hebei Hanlan Environmental Technology Co., Ltd., a été mis en service avec succès et entre désormais en opération stable à long terme dans un projet d'énergie distribuée au gaz naturel (CCHP).

Contrairement aux déploiements clés en main standard, ce projet nécessitait un haut niveau d'adaptation sur site en raison du mode de fonctionnement flexible de la turbine à gaz et du système de récupération de chaleur.

De l'enquête sur le site à la conception finale : une ingénierie basée sur des conditions réelles

Au stade initial, notre équipe d'ingénierie a effectué plusieurs inspections sur site plutôt que de se reposer uniquement sur les hypothèses de conception.
Les défis clés identifiés comprenaient : des conditions de charge fluctuantes des turbines
Température d'échappement variable (surtout en hiver)
Espace réservé limité dans le HRSG pour l'installation de la SCR
Des objectifs stricts de contrôle des émissions internes au-delà des exigences réglementaires ont été établis. Sur la base de ces résultats, nous avons itérativement optimisé la conception du système à travers plusieurs cycles.

Au lieu d'une configuration conventionnelle un à un, nous avons mis en œuvre un système de scr partagé à 3 unités, réduisant considérablement l'encombrement et les investissements tout en maintenant les performances.

Configuration et intégration du système
Le système final comprend:
Système de thermolyse et de dosage d'urée
Réacteur SCR et modules de catalyseurs
Système de contrôle électrique et instrumentation
Composants auxiliaires complets (vannes, tuyaux, brides, pièces de rechange, etc.)
Hebei Hanlan a fourni des services complets, comprenant la conception, la fabrication, la mise en service et la formation des opérateurs, garantissant que le système pourrait être exploité de manière indépendante par l'équipe cliente après la remise.

Résultats opérationnels réels (données vérifiées)
Après la mise en service, le système a fonctionné en conditions de charge réelle continue.
Les performances mesurées montrent:
Concentration en sortie de NOx: ≤ 30 mg/Nm³
Efficacité DeNOx: ≥ 90%
Échappement d'ammoniac: ≤ 3 ppm
Disponibilité du système: ≥ 98 %

Plus important encore, pendant la mise en service réelle:
Même lorsque la charge de la turbine à gaz fluctue entre 30 % et 95 % de la BMCR, le système de réduction des NOx peut être activé instantanément sans affecter le fonctionnement de la chaudière.
C'était une préoccupation majeure soulevée par le client avant la mise en œuvre — et qui a maintenant été pleinement résolue dans la pratique.

Gérer les fluctuations de température: un défi pratique résolu
L'un des problèmes les plus critiques dans ce projet était la large plage de température des gaz d'échappement:
Conditions hivernales: ~360°C
Fonctionnement normal: ~400°C
Conditions de pointe: jusqu'à 450°C
Au lieu de concevoir pour une fenêtre optimale étroite, le système a été ingénierisé pour maintenir des performances stables sur toute la plage de 360 à 450°C.
Pendant la phase de mise en service, le système a réussi à gérer une exposition à haute température à court terme (proche de 450°C) sans:
Déformation du catalyseur
Dégénérescence des performances
Instabilité du système

Pourquoi la réduction catalytique sélective à base d'urée a été choisie (plutôt que l'ammoniac)
D'un point de vue purement technique, l'ammoniac et l'urée peuvent tous deux atteindre une efficacité de réduction des NOx similaire.
Cependant, en fonction des exigences de sécurité du client et de la logistique sur site, nous avons opté pour une solution SCR à base d'urée:
Un stockage et un transport plus sûrs
Pas besoin d'infrastructures de manipulation dangereuses pour l'ammoniac
Conformité plus facile aux réglementations de sécurité sur site
Cette décision a considérablement réduit le risque opérationnel pour le client — un facteur souvent sous-estimé lors de la planification initiale.

Conception de catalyseurs : Une attention particulière portée sur la fiabilité à long terme
Dans des projets similaires précédents, nous avons observé que la dégradation des performances des catalyseurs est souvent causée par:
Accumulation de poussière
Graffage de surface
Stress thermique
Pour résoudre ces problèmes réels, ce projet a adopté :
Matériaux catalytiques hautement durables et résistants à la détoxification
Conception de surface lisse pour prévenir l'accumulation de cendres
Structure modulaire pour un remplacement et une maintenance faciles
Le catalyseur est conçu pour :
Fonctionnement continu à 300–420°C
Durée de vie ≥ 24 000 heures après l'injection initiale d'ammoniac
De plus, il peut résister à une exposition à court terme à 450°C pendant jusqu'à 5 heures sans subir de dommages structurels ou de performance.

Adaptation aux contraintes du site
Une autre contrainte pratique était l'espace réservé limité dans le HRSG :
Section SCR disponible : 2000 × 2400 × 2900 mm
Au lieu d'exiger une modification structurelle, le réacteur SCR a été conçu sur mesure pour s'adapter parfaitement dans cet espace, évitant ainsi des travaux de construction supplémentaires et réduisant les temps d'arrêt du projet.

Résultat du projet: Stable, conforme et convivial pour les opérateurs
Après une longue période de fonctionnement, le système a démontré:
Conformité des émissions stables aux normes nationales et internes
Impact minimal sur le fonctionnement existant des turbines et des chaudières
Haute fiabilité avec faible exigence d'entretien
D'après les retours des clients :
Le système fonctionne sans problème même pendant les changements de charge. Ce que nous apprécions le plus, c'est qu'il n'interfère pas avec notre fonctionnement normal.

Conclusion
Ce projet démontre qu'un système SCR DeNOx efficace ne se limite pas à atteindre des objectifs d'émission sur le papier.
Il nécessite:
Compréhension approfondie des conditions réelles de fonctionnement
Conception d'ingénierie flexible
Performances catalytiques fiables
Et une capacité complète de service tout au long du cycle de vie
L'approche de Hebei Hanlan — combinant l'expérience sur le terrain avec une ingénierie sur mesure — a assuré que le système non seulement répondait aux normes d'émission, mais fonctionnait également de manière fiable dans des conditions réelles à long terme.
